نقطة الفشل الأكثر شيوعًا في نظام المحطة الشاملة الآلية (AMTS) ليست الأداة الآلية نفسها، ولكن السلامة الهندسية والاستقرار المادي لشبكة الهدف الضوئية. يؤدي سوء تصنيف أنواع الأهداف، أو الفشل في تأمين هندسة تحكم مستقرة، إلى بيانات ملوثة. عندما تتحرك الأهداف المرجعية أو تتعرض الأهداف المراقبة للانثناء الموضعي، يقوم النظام بإنشاء متجهات حركة خاطئة. ويؤدي هذا إلى إنذارات كاذبة مكلفة، أو توقف البناء، أو فشل كارثي.
يتطلب تصميم شبكة AMTS يمكن الدفاع عنها تمييزًا تشغيليًا صارمًا بين الأصول المتحركة والتحكم الثابت. يشرح هذا الدليل الاختلافات الوظيفية ومعايير اختيار الأجهزة وحقائق التنفيذ لنقاط المراقبة مقابل النقاط المرجعية لضمان بيانات التشوه عالية الدقة.
الفصل الوظيفي الصارم: تحدد النقاط المرجعية نظام إحداثيات AMTS ويجب أن تظل ثابتة تمامًا خارج منطقة التأثير (ZOI)؛ تقوم نقاط المراقبة بتتبع التشوه الفعلي للأصل.
عدم تناسق الأجهزة: لا تستخدم إعدادات أجهزة متطابقة بشكل عام. تتطلب النقاط المرجعية منشورات عالية الدقة ومحمية بيئيًا على حوامل صلبة، بينما تعطي نقاط المراقبة الأولوية لعوامل الشكل منخفضة التكلفة والمناسبة للنشر بكميات كبيرة.
خطر "التحكم في الحركة": التهديد الأكثر أهمية لسلامة البيانات هو النقطة المرجعية التي تتشوه بمهارة بسبب التمدد الحراري، أو التسوية الأرضية، أو تصميم الحامل السيئ، والذي سيفسره البرنامج بشكل خاطئ على أنه حركة للهيكل الذي يتم مراقبته.
محاذاة المنشور الثابتة: يؤدي خلط أنواع منشورات المراقبة المختلفة دون مراجعة إزاحاتها المادية (ثوابت المنشور) إلى حدوث أخطاء رياضية نظامية على مستوى المليمتر أثناء حساب الإحداثيات.
التكرار إلزامي: تتطلب الشبكة القوية ما لا يقل عن 3 إلى 5 نقاط مرجعية ثابتة لكل AMTS للسماح بتعديل شبكة المربعات الصغرى الصارمة وعزل نقاط التحكم المعرضة للخطر.
يستخدم AMTS قياسات خط البصر لحساب الإحداثيات ثلاثية الأبعاد مع مرور الوقت. يصدر الجهاز ليزر الأشعة تحت الحمراء إلى هدف بصري، ويقيس مسافة المنحدر والزاوية الأفقية والزاوية الرأسية. ومن خلال تكرار هذه القياسات على فترات زمنية محددة، يتتبع النظام التغيرات على مستوى المليمتر في البيئة المادية. تعتمد موثوقية هذه الحسابات بشكل كامل على الأهداف المادية التي تعكس الإشارة.

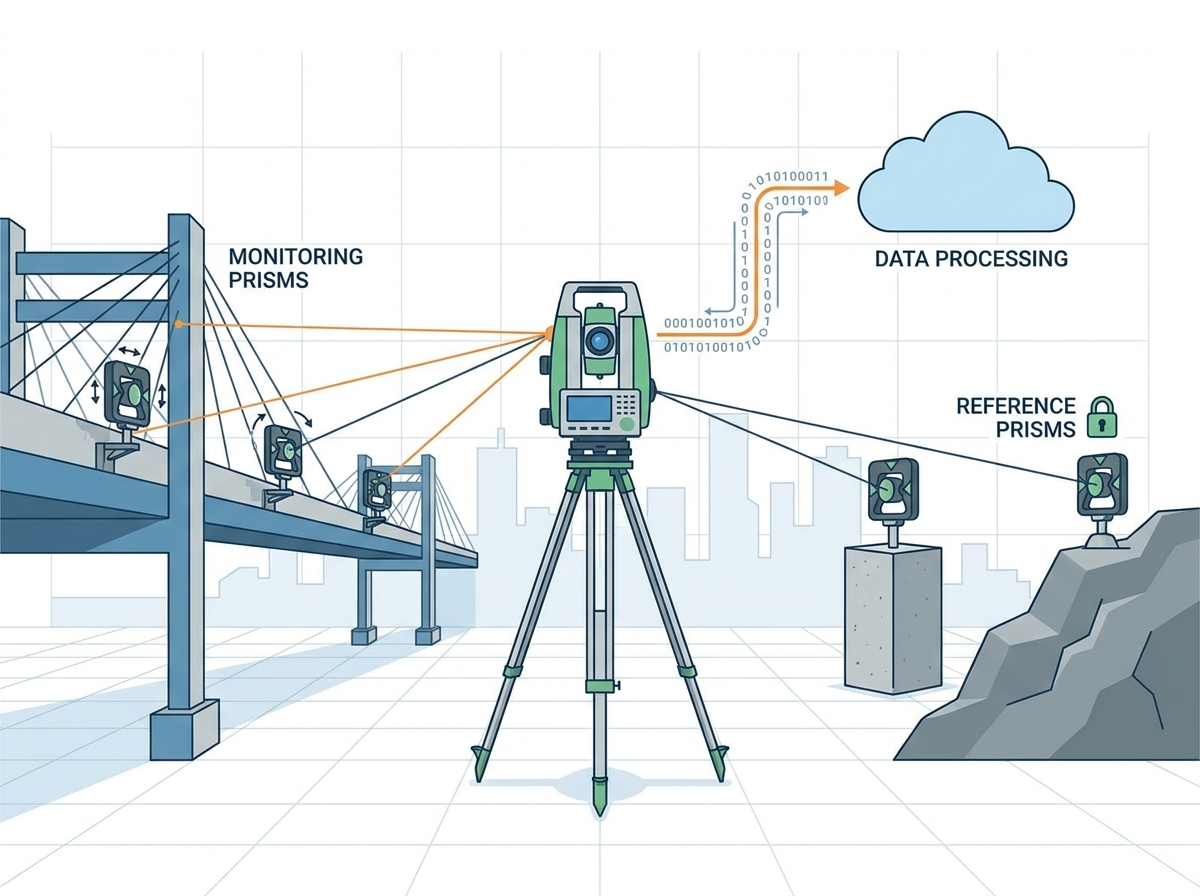

يعتمد تصميم الشبكة على التقسيم الأساسي للعمل بين الأهداف. يمكنك استخدام النقاط المرجعية، أو أهداف التحكم، بشكل صارم لتوجيه الأداة. هذه تحدد خط الأساس المكاني. وعلى العكس من ذلك، يمكنك استخدام أهداف التشوه لتقييم الأصل نفسه. يخبرك منشور المراقبة المثبت على الجدار الاستنادي بكيفية سلوك الجدار، ولكن فقط إذا أثبت الجهاز موقعه أولاً من خلال رؤية النقاط المرجعية الثابتة.
يحتوي كل هدف بصري على ثابت منشوري محدد، مثل 0 مم، أو -17.5 مم، أو -34.4 مم. تمثل هذه القيمة المحاذاة المادية لنقطة مركز زجاج المنشور بالنسبة إلى محور التركيب الخاص بها. إذا لم يأخذ البرنامج في الاعتبار هذه الإزاحة، فسيكون قياس المسافة معيبًا رياضيًا. يؤثر انحراف الشعاع أيضًا على دقة القياس المطلقة. يقلل الزجاج عالي الجودة من انتشار شعاع الليزر العائد، مما يضمن أن يقرأ الجهاز المركز الدقيق للهدف بدلاً من الانعكاس المشوه.
يقوم برنامج المراقبة بمعالجة تدفقي البيانات هذين بشكل مختلف أثناء حساب التمركز الحر أو الاستئصال. تفترض برامج مثل Leica GeoMoS أو Trimble 4D Control أن النقاط المرجعية لها إحداثيات ثابتة. يستخدم البرنامج هذه النقاط الثابتة لحساب الموقع الحالي لـ AMTS. بمجرد قفل موضع الأداة رياضيًا، يقيس البرنامج نقاط التشوه ويسجل أي دلتا مكانية كحركة هيكلية فعلية.
لتنفيذ الاستئصال المناسب، يتبع النظام تسلسلًا محددًا:
يستيقظ AMTS ويتحول إلى الزوايا الأفقية والرأسية المبرمجة للنقطة المرجعية الأولى.
يقوم الجهاز بإجراء مسح التعرف التلقائي على الهدف (ATR) للتثبيت على المركز البصري الدقيق للمنشور.
فهو يسجل المسافة والزاوية، ثم يكرر هذه العملية للنقاط المرجعية المتبقية في الشبكة.
يقوم البرنامج بتشغيل تعديل المربعات الصغرى لحساب إحداثيات X وY وZ الحالية للأداة، بالإضافة إلى اتجاهها.
فقط بعد اجتياز فحص الجودة الإحصائية لعملية الاستئصال، يبدأ الجهاز في قياس أهداف التشوه.
النقطة المرجعية هي هدف ذو إحداثيات ثابتة ومعروفة تستخدم لتحديد موقع AMTS واتجاهه لكل دورة قياس. مقياس النجاح الأساسي لهذا الهدف هو الجمود المطلق. يجب عليك تحديد موقع النقطة بشكل صارم خارج منطقة التأثير المتوقعة (ZOI) لنشاط التنقيب أو حفر الأنفاق أو البناء. إذا تحركت الأرض حول النقطة المرجعية، ينهار نظام الإحداثيات بأكمله.
تتطلب النقاط المرجعية أجهزة قوية. حدد مناشير L-bar عالية الدقة، أو منشورات دائرية محمية، أو منشورات متخصصة بزاوية 360 درجة إذا كانت وحدات AMTS المتعددة تشترك في نفس شبكة التحكم. تتطلب المنشورات المرجعية زجاجًا بصريًا عالي الجودة مع انحراف شعاع منخفض، عادةً أقل من 2 ثانية قوسية. كما أنها تحتاج إلى طلاء خلفي من الفضة أو النحاس لمنع فقدان الانعكاس بمرور الوقت بسبب الرطوبة أو الأكسدة.
متطلبات التركيب صارمة بنفس القدر. قم بتركيب مثبتات أساس عميقة، أو قم بتضمين الحوامل في الصخر، أو قم بربطها بهياكل مجاورة ضخمة ومستقرة حرارياً. يجب عليك تجنب الأقواس الكابولية المعرضة لاهتزاز الرياح أو التمدد الحراري. عند الحفر في الخرسانة للحصول على نقطة مرجعية، استخدم إيبوكسي هيكلي عالي القوة واتركه يجف تمامًا قبل تثبيت دعامة المنشور. يمكن أن تنزلق المراسي الإسفينية الميكانيكية تحت الأحمال الديناميكية، مما يضر بهندسة التحكم.
يواجه المهندسون مفاضلة مستمرة بين وضع النقاط المرجعية بعيدًا لضمان الاستقرار وإبقائها قريبة بدرجة كافية للحفاظ على الدقة البصرية العالية. تزيد خطوط الرؤية الطويلة من خطر الانكسار في الغلاف الجوي، حيث تشوه موجات الحرارة شعاع الليزر. ومع ذلك، فإن وضعها بالقرب من بعضها البعض يؤدي إلى مخاطر التعدي على منطقة ZOI المتوسعة. علاوة على ذلك، تتطلب المنشورات المرجعية تنظيفًا دوريًا للحفاظ على قوة الإشارة. يجب أن يوازن التنسيب بين عدم الحركة المطلقة والوصول المادي الآمن لأطقم الصيانة.
نقطة المراقبة هي هدف مثبت مباشرة على الأصل محل الاهتمام. تتوقع أن تتغير إحداثيات هذه النقطة. مقياس النجاح الأساسي هو اقتران عالي الدقة بالهيكل. يجب أن يتحرك الهدف تمامًا كما يتحرك الهيكل، بدون اهتزاز مستقل، أو ترهل قوسي، أو تشويه موضعي.
يساعد اتباع دليل منشور المراقبة الهيكلية الموثوق به على التمييز بين المنشورات الصغيرة والمنشورات القياسية مقاس 62 مم. توفر المنشورات الصغيرة عامل شكل منخفض المستوى مثاليًا للقياسات قصيرة المدى والتركيبات المنفصلة. توفر المنشورات القياسية مقاس 62 مم سطحًا عاكسًا أكبر مطلوبًا للرؤية بعيدة المدى. تكوينات التركيب تختلف على نطاق واسع. تتناسب الحوامل الدوارة والقضبان على شكل حرف L ومسامير التثبيت والقواعد المغناطيسية مع ركائز مختلفة مثل الخرسانة أو الفولاذ الهيكلي أو البناء. نظرًا لأن المشروعات غالبًا ما تتطلب مئات من نقاط المراقبة مقارنةً بعدد قليل من النقاط المرجعية، فيجب عليك موازنة تكلفة الوحدة مع الموثوقية البصرية لتوسيع نطاق النشر بفعالية.
يهدد التدهور البيئي سلامة البيانات على المدى الطويل. يؤدي تراكم الغبار ودخول الرطوبة وأضرار الأشعة فوق البنفسجية للطلاءات إلى تقليل عودة الإشارة خلال المشروعات المتعددة السنوات. توفر أغطية المطر والغبار المدمجة الحماية الأساسية. يجب عليك أيضًا معالجة المخاطر الجسدية. تتطلب أعمال التخريب والأضرار العرضية الناجمة عن معدات البناء والعوائق الديناميكية في خط الرؤية مثل الرافعات أو السقالات تخطيطًا دقيقًا للموقع وأغطية حماية قوية.
عند تثبيت أهداف التشوه على جدار ملاطي أو جدار خوازيق مقسم، تحدد طريقة الاقتران جودة البيانات. إن إطلاق مسمار خرساني من خلال غلاف المنشور البلاستيكي ليس كافيًا. يجب عليك حفر وتثبيت قضيب ملولب في الخرسانة، ثم ربط غلاف المنشور مباشرة على القضيب. وهذا يضمن أن أي حركة مسجلة بواسطة AMTS تعكس الانحراف الفعلي للجدار الاستنادي، بدلاً من تشوه الغلاف البلاستيكي في شمس الظهيرة.
يتطلب فهم الاختلافات في الأجهزة إجراء مقارنة مباشرة للمواصفات الفنية. لا يمكنك التعامل مع جميع الأهداف البصرية كسلع قابلة للتبديل. إن المتطلبات المادية الموضوعة على نقطة التحكم تتجاوز بكثير تلك المفروضة على هدف التشوه.
مواصفة | النقاط المرجعية (التحكم) | نقاط المراقبة (التشوه) |
|---|---|---|
انحراف الشعاع | دقة عالية (<2" إلى 3") | قياسي (5" إلى 10") |
المنشور ثابت الاستقرار | مطلوب الاتساق المطلق | خيارات متغيرة مقبولة |
مواد الطلاء | النحاس/الفضة (مقاومة للطقس) | الميزانية المضادة للانعكاس أو لا طلاء |
صلابة التركيب | حجر الأساس/المراسي العميقة | حوامل سطحية/قضبان على شكل حرف L |
مواد الإسكان | الألومنيوم المصنعة أو الفولاذ المقاوم للصدأ | بوليمر عالي التأثير أو سبيكة خفيفة |
التكرار هو ضرورة رياضية للنقاط المرجعية. أنت بحاجة إلى ما لا يقل عن 3 إلى 5 نقاط ثابتة لتمكين الكشف الإحصائي. إذا تم اختراق نقطة تحكم واحدة، فيمكن للبرنامج عزلها وحساب موضع الأداة باستخدام النقاط المتبقية. قارن ذلك بكثافة نقاط المراقبة، التي تمليها متطلبات الهندسة الإنشائية. يمكنك وضع أهداف التشوه على أساس فترات الضغط المتوقعة على طول جدار الملاط أو تاج النفق، بدلاً من مسح الأشكال الهندسية.
تؤدي الهندسة الزائدة في نقاط المراقبة إلى تكاليف غير ضرورية للمشروع، خاصة عند نشر مئات الوحدات. وعلى العكس من ذلك، تضمن النقاط المرجعية غير الهندسية فشل البيانات النظامية. يجب عليك تخصيص الميزانية بشكل كبير نحو استقرار السيطرة. بالإضافة إلى ذلك، غالبًا ما تتطلب النقاط المرجعية خطوط رؤية أطول لتبقى خارج منطقة المنظمة. يمكنك التخفيف من أخطاء الغلاف الجوي الناتجة عن طريق جدولة الملاحظات الزائدة واستخدام خوارزميات حساب متوسط الوقت من اليوم.
يحدث فشل البيانات المتتالية عندما تدخل نقطة مرجعية إلى منطقة ZOI أو تستقر بشكل مستقل. يحاول البرنامج حساب موضع الأداة باستخدام خط أساس مخترق. يؤدي هذا إلى إسقاط متجهات حركة زائفة على كل نقطة مراقبة في الشبكة. يحدد البرنامج ذلك من خلال الأخطاء المتبقية العالية أثناء حساب الاستئصال. يجب عليك عزل النقطة السيئة على الفور لاستعادة تكامل الشبكة.
يؤدي إدخال ثابت منشور غير صحيح في البرنامج أثناء تكوين النظام إلى حدوث خطأ في القياس المنهجي عبر الشبكة. إذا كان الهدف الفعلي لديه إزاحة -17.5 مم ولكن البرنامج يتوقع 0 مم، فسيتم انحراف كل قياس للمسافة. وهذا يفسد نظام الإحداثيات من دورة القياس الأولى.
تتوسع أقواس التثبيت المعدنية الطويلة وتتقلص مع التغيرات في درجات الحرارة النهارية. يسجل البرنامج هذا الانثناء الحراري كحركة هيكلية، مما يؤدي إلى إطلاق إنذارات كاذبة. تتضمن استراتيجيات التخفيف استخدام الأقواس القصيرة، والحوامل الفولاذية الداخلية، والتظليل المادي، واختيار المرساة القوي للقضاء على التشوه الموضعي.
وميض الحرارة والتدرجات الحرارية تثني خط الرؤية البصري. وهذا يؤثر بشكل غير متناسب على النقاط المرجعية البعيدة. سوف تنكسر الحزمة التي تمر فوق طريق أسفلتي في فترة ما بعد الظهيرة الحارة إلى الأعلى، مما يؤدي إلى تغيير قياس الزاوية الرأسية. يمكنك التخفيف من ذلك من خلال الملاحظات الزائدة ومتوسط القياسات التي يتم إجراؤها خلال فترات الغلاف الجوي المستقر، مثل ساعات ما قبل الفجر.
يؤدي تراكم المطر والندى والجليد والغبار إلى تقليل عودة الإشارة. يواجه الجهاز صعوبة في التثبيت على الهدف، مما يؤدي إلى انتهاء مهلة القياس أو قراءات إرجاع غير دقيقة. يمنع استخدام المنشورات الساخنة تكوين الجليد والندى، بينما يقوم الزجاج المطلي بمادة كارهة للماء بطرد الماء والغبار، مما يحافظ على خطوط رؤية واضحة في البيئات القاسية.
تعتمد شبكة AMTS الموثوقة على الحفاظ على التمييز الصارم بين النقاط المرجعية ونقاط المراقبة. تحدد المنشورات المرجعية نظام الإحداثيات ويجب أن تظل مستقرة خارج منطقة التأثير، بينما يجب أن تكون منشورات المراقبة مقترنة بشكل صارم بالهيكل بحيث تمثل حركتها التشوه الحقيقي بدقة.
وبالتالي، تتطلب النقاط المرجعية بصريات عالية الدقة، وتركيبات متينة، وأساسات مستقرة، وتكرارًا كافيًا لضبط المربعات الصغرى والكشف عن العناصر الخارجية. يمكن أن تستخدم نقاط المراقبة أجهزة أكثر اقتصادا، لكن هندستها المتصاعدة وإمكانية رؤيتها وحماية البيئة لا تزال تؤثر بشكل مباشر على جودة البيانات.
يجب أن تتطابق ثوابت المنشور مع تكوين البرنامج تمامًا، خاصة في الشبكات ذات الأهداف المختلطة. من الضروري أيضًا إجراء فحوصات منتظمة لحركة الدعامة والتشوه الحراري والتلوث وانخفاض قوة الإشارة. تبدأ بيانات التشوه الدقيقة بهندسة تحكم مستقرة، وليس تصحيح البرامج بعد تحول الشبكة بالفعل.
ج: النقطة المرجعية هي هدف ثابت يقع خارج منطقة التأثير وتستخدم لتحديد إحداثيات الجهاز. يتم تثبيت نقطة مراقبة مباشرة على الهيكل لتتبع التشوه الجسدي الفعلي مع مرور الوقت.
ج: إن ثوابت المنشور هي التي تحدد الإزاحة المادية للمركز الزجاجي. إذا لم يتطابق تكوين البرنامج مع ثابت الهدف الفعلي، فإنه يقدم أخطاء منهجية في المسافة، مما يؤدي إلى انحراف جميع حسابات الإحداثيات.
ج: تتطلب الشبكة القوية ما لا يقل عن 3 إلى 5 نقاط مرجعية مستقرة. يتيح هذا التكرار للبرنامج إجراء تعديلات على المربعات الصغرى وتحديد ما إذا كانت نقطة تحكم واحدة قد تحركت أم لا.
ج: من الناحية الفنية نعم، لكنه محبط للغاية. غالبًا ما تفتقر منشورات المراقبة إلى الزجاج عالي الدقة، وانحراف الشعاع المنخفض، وطلاءات الطقس المتينة اللازمة لقياسات التحكم المستقرة وطويلة المدى.
ج: يكتشف البرنامج حركة النقطة المرجعية من خلال تحليل الأخطاء المتبقية أثناء حساب الاستئصال. إذا تغيرت المسافات والزوايا بين نقاط التحكم، فسيقوم النظام بوضع علامة على النقطة الشاذة للعزل.
ج: تعتبر الطلاءات الخلفية النحاسية أو الفضية هي الأفضل للتركيبات طويلة المدى. إنها تمنع الأكسدة، وتقاوم دخول الرطوبة، وتحافظ على انعكاسية عالية خلال المشروعات المتعددة السنوات مقارنة بالزجاج غير المطلي أو الزجاج القياسي المضاد للانعكاس.
