الموديل: OCS-360/4
1.رباعي-الة النفخ ميزاء محطة
2.نظام الموازاة ثلاثي الأنبوب TCS-3
3- نظام الموازاة أحادي الأنبوب FCS-550
4-دعم مصاعد المسح SES-1
5.بالنسبة للمحطات الكلية ، Theodolite ، المستويات التلقائية...
| الكمية: | |
|---|---|
OCS-360/4
Geomaster
901580000
تحديد
نموذج: OCS-360/4

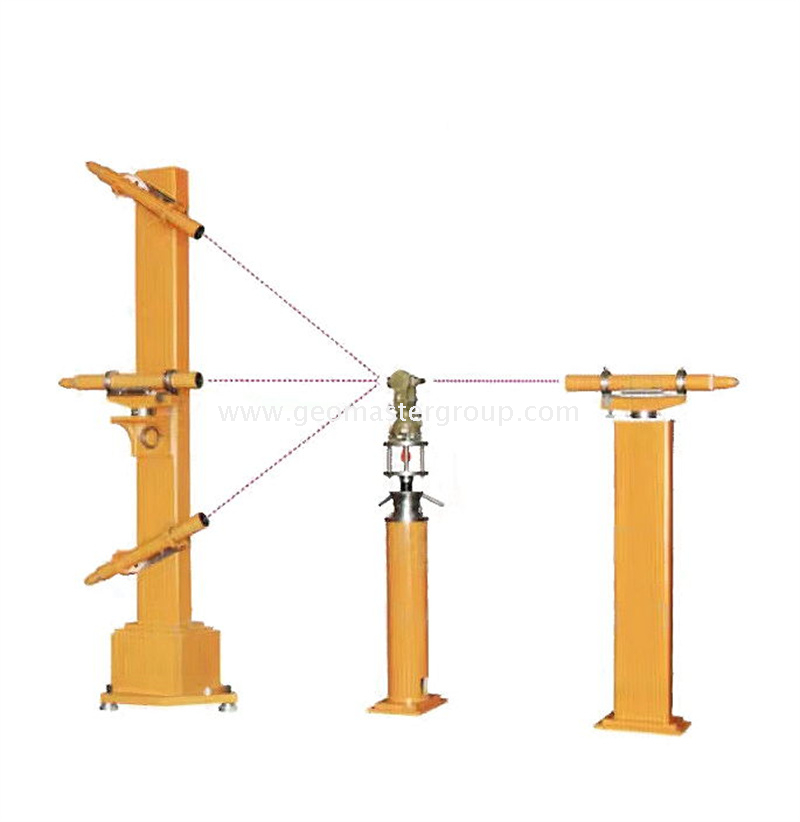

هذا سهل الاستخدام وعالي الدقة محطة الموازاة ، بما في ذلك نظام الموازاة ثلاثي الأنبوب TCS-3 ، نظام الموازاة ذو النمط الأرضي أحادي الأنبوب FCS-550 ودعم مصعد المسح SES-1 ، تم تصميمه خصيصا وأو معايرة أدوات المسح مثل المحطات الكلية والمزواة مستويات تلقائية ، أجهزة بصرية، إلخ.

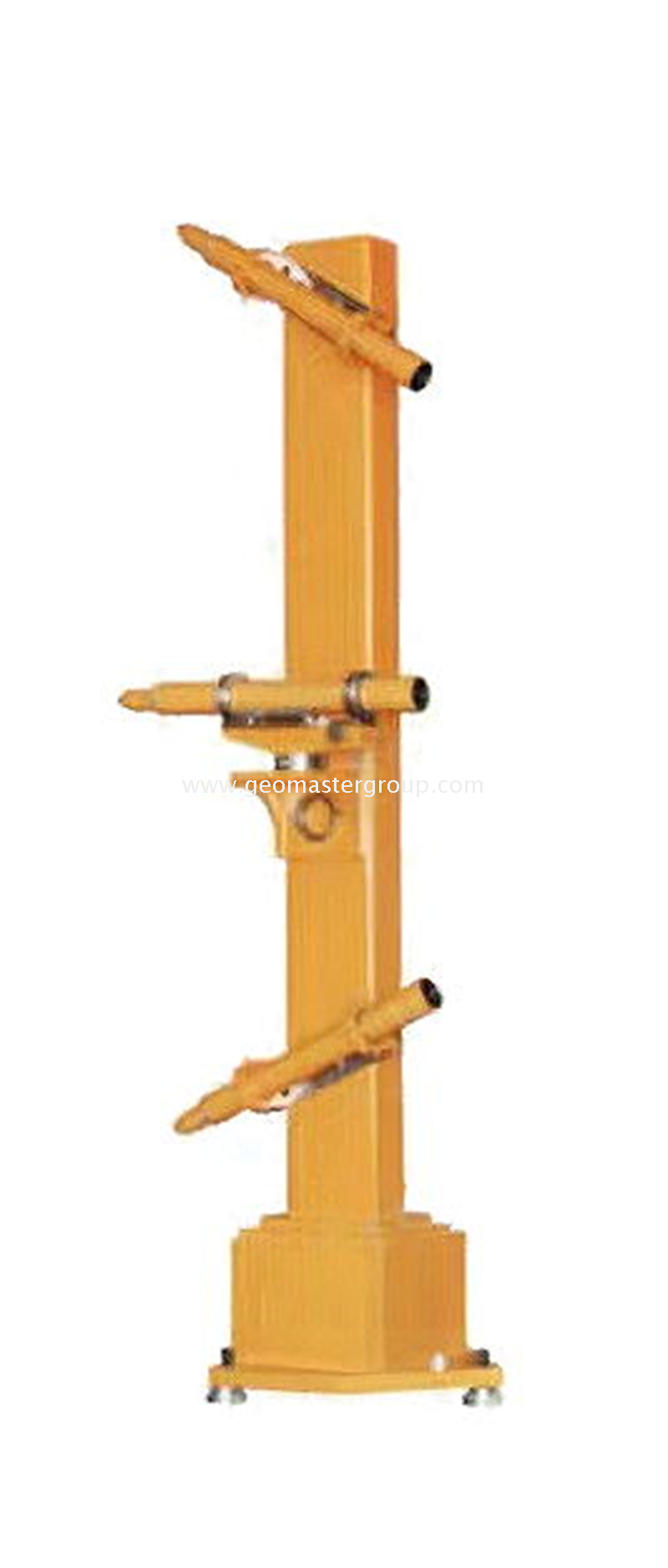

1.نظام الموازاة ثلاثي الأنبوب TCS-3
1) ارتفاع دعم العمود المكون من قطعة واحدة: 2.25-2.30 م
2) الأنابيب الضوئية الثلاثية (منظر أمامي): أنبوب الارتفاع وأنبوب الضغط و أنبوب أفقي (أنبوب المحاذاة)
3)زاوية بين أنبوب الارتفاع والأنبوب الأفقي: 30 درجة ± 15 '
4)زاوية بين أنبوب الضغط والأنبوب الأفقي: 30 درجة ± 15 '
5) ضبط نطاق أنبوب الارتفاع: Horizonal Hair: ≧60'؛الشعر العمودي: ≧60'
6)ضبط مدى الكساد الأنبوب: الشعر الأفقي: ≧60'؛الشعر العمودي: ≧60'
7) ضبط المدى الأفقي الة النفخ: الشعر الأفقى: ≦10 '؛ الشعر العمودي: ≦10 '
8)مزود الطاقة: مدخل: تيار متردد220 فولت; انتاج: العاصمة3.0-4.5 فولت ، 170-180 ميجاوات
9) ضوء S.ource: بارد أخضر ضوء (ضبط سطوع ستبليس)
10)طبق مستوى: 30 '/ 2 مم; المستوى الدائري: 8 درجات/ 2 مم
11) عرض المسافة بين TCS-3 و SES-1: 1.0-1.2 م

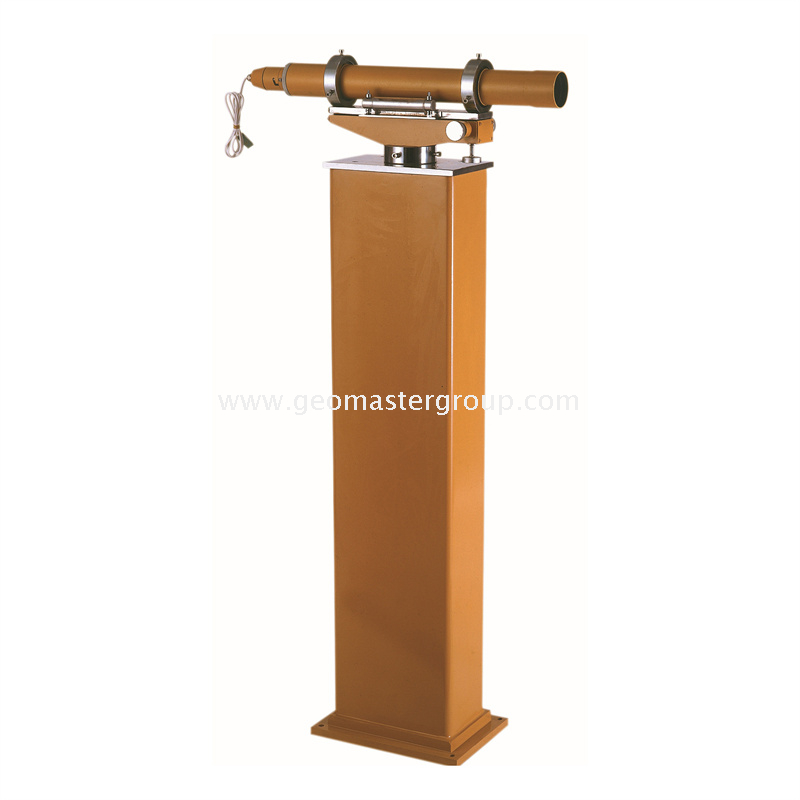

2- نظام الموازاة ذو الأنبوب الواحد ذو النمط الأرضي FCS-550
بما في ذلك أنبوب محاذاة واحد (منظر خلفي) و دعم الأنبوب (عمود)
1)البعد البؤري: 550مم
2)فتحة فعالة: 55مم
3)طول الانبوب: 535مم
4)مجال الرؤية: 2 درجة30 '
5) تكبير العدسة الموضوعية: 0.4-0.5×
6)دقة: 3 '(القراءة المقدرة)
7)شبيكة الشعر تخرُّج: الحد الأدنى: 30 '؛الحد الأقصى: 10'
8) أقصر مسافة مشاهدة: 2 م (~ ∞)
9)نطاق الضبط الدقيق: الشعر الأفقى: ≦10 '؛ الشعر العمودي: ≦10 '
10)طبق مستوى: 30 '/ 2 مم
11)دعم الأنبوب (عمود) الارتفاع: 1000 مم
12)مزود الطاقة: مدخل: تيار متردد220 فولت; انتاج: DC3.5-4.0 فولت ، 170-180 ميجاوات
13) ضوء S.ource: بارد أخضر ضوء (ضبط سطوع ستبليس)
14)عرض المسافة بين FCS-550 و SES-1: 1.0-1.2 م

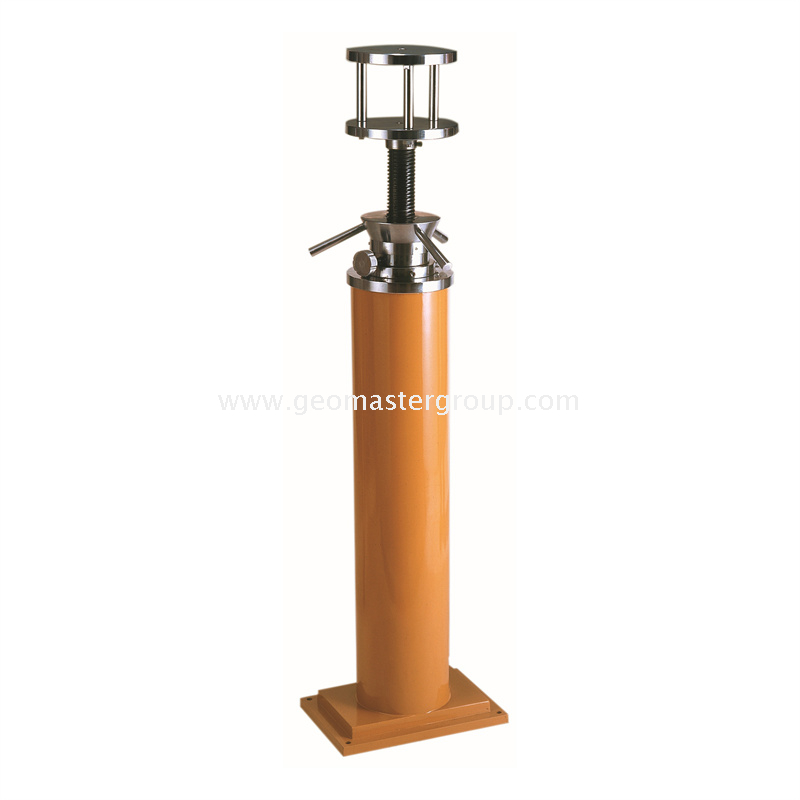

3.حامل الموازاة البصري OCS-1350
محمولة وثابتة ، مصممة خصيصًا لدعم أدوات المسح مثل المحطات الإجمالية ، وأجهزة الثيودوليت ، والمستويات التلقائية ، ومستويات الليزر وغيرها
1) نطاق الارتفاع: 1050-1350 مم
2)ارتفاع العمود: 750 ملم
3)ارتفاع الارتفاع: ≧260مم
4)مع 5/8 ' ذكر خيط مناسبة لجميع الحاضر أجهزة المسح
5)حمولة سعة: ≦35كلغ
ملحوظة: أي تحسين سيكون عرضة للتغيير دون إشعار مسبق !!
