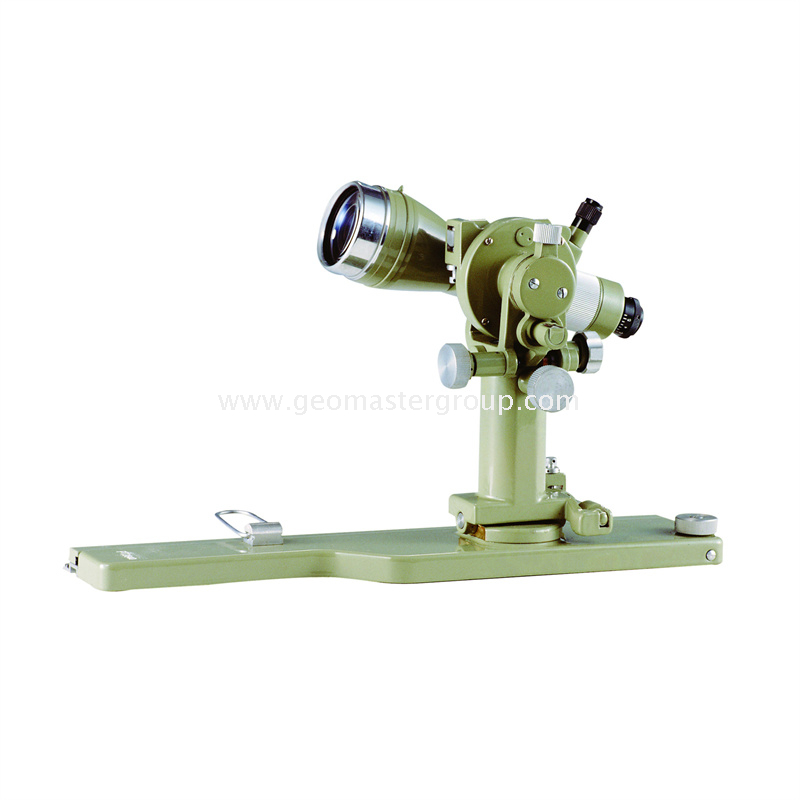

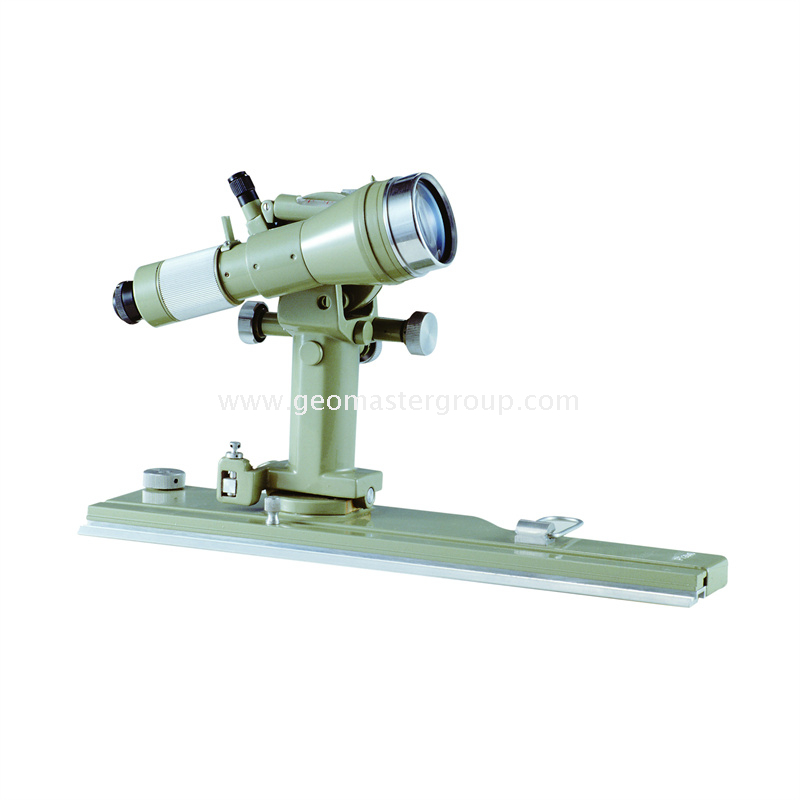

العضادة البصرية

تحديد
الموديل: بي تي-2840
أداة جيوديسية,استبدال '1953 وايلد هيربروغ K2 أليداد'.خصيصا مصممة للمسح الطبوغرافي بالطرق الرسومية.ويمكنه أيضًا قياس المسافة الأفقية والارتفاع.لقد وجد تطبيقًا واسعًا في مجال تعاليم المسح.

1.دقة
1)الانحراف المعياري للقياس  التضاريس على ارتفاع 100 متر: ±3dm
2)الانحراف المعياري في القياس الرأسي للزاوية: خارجي: ±30 بوصة; داخلي:  ±20'

2.تلسكوب
1)صورة التلسكوب: عكس
2)التكبير: 28x
3)مسح الفتحة الموضوعية: 40 ملم
4)أقصر مسافة التركيز: 2 م
5)قوة القرار: 1°20'
6)ثابت الضرب: 100
7)ثابت المضافة: 0

3.فقاعةs
1)فقاعة اللوحة العمودية: 30 بوصة/2 مم
2)فقاعة لوحة العمود: 60 بوصة/2 مم
3)فقاعة دائرية مستقلة: 8 بوصة/2 مم

4.الدائرة الزجاجية
1)دقيقة.التخرج العمودي: 1°
2)عمودي فيرنييه: 10'، يقدر بـ 1'

5.حاكم انزلاق
1)طول: 350 ملم
2)طول العمل: 500 ملم
3)نطاق متحرك: 0-25 ملم
4)نسبة النطاق المتاحة: 1:500؛1:1000؛1:2000

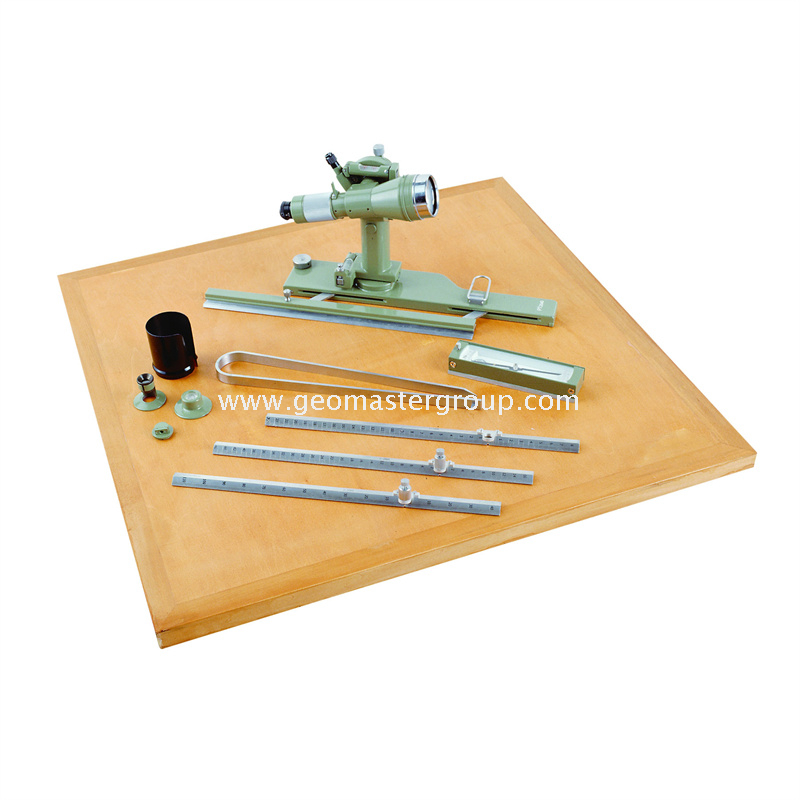

6.مُكَمِّلات
فقاعة دائرية مستقلة، بوصلة، شاقول، مظلة، مكبر، عدسة عينية، فواصل، مفك براغي، ضبط
دبابيس، فرشاة ناعمة، مجفف، أداة تشحيم ذاتية التغذية، دليل المستخدم

ملاحظة: أي تحديث سيكون عرضة للتغيير دون إشعار مسبق!
